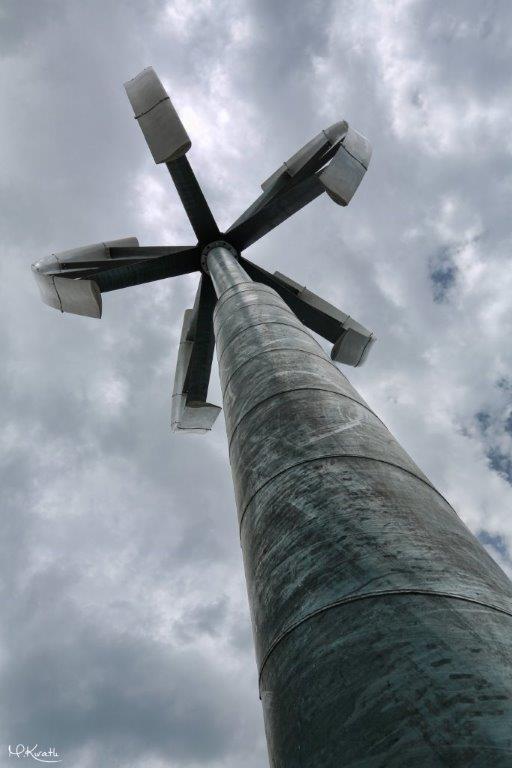

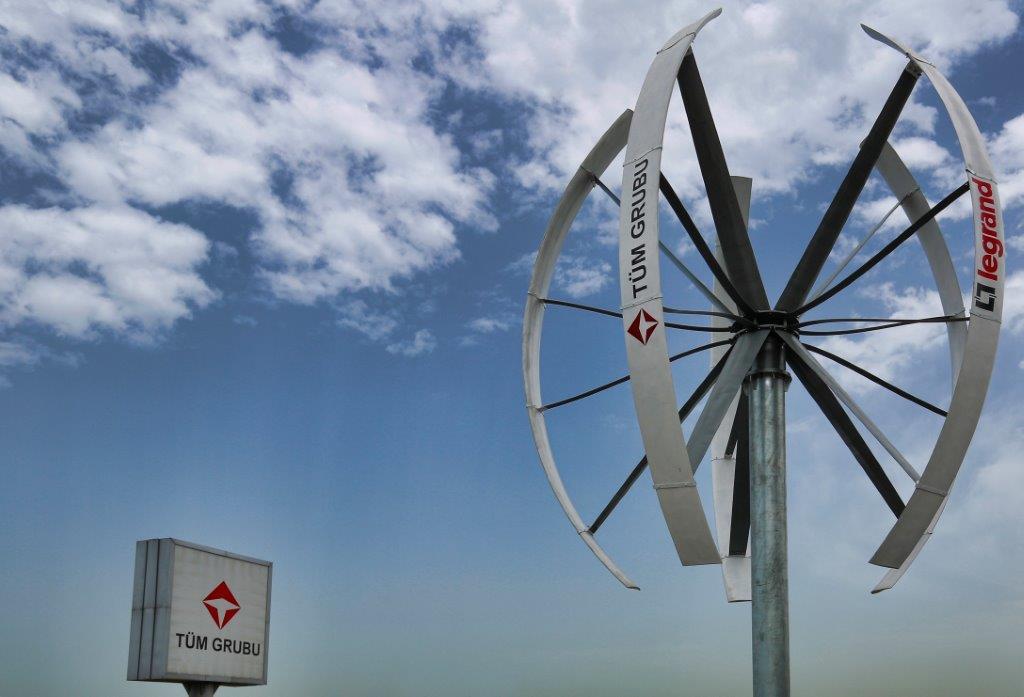

Generador de aerogeneradores de eje vertical de 20 kW con sistema de salida en red de tres fases para uso doméstico
| Cantidad de orden mínima: | 1 | Precio: | 18500$ |
|---|---|---|---|
| Detalles de empaquetado: | Caja de madera contrachapada | Tiempo de entrega: | 15 días |
| Condiciones de pago: | T/T, L/C | Capacidad de la fuente: | 100units por mes |
| Lugar de origen: | Porcelana | Nombre de la marca: | BF |
| Certificación: | CE | Número de modelo: | BF-C-20K |
|
Información detallada |
|||
| Material: | Q235 y FRP | Temperatura de trabajo: | -45-60℃ |
|---|---|---|---|
| Diámetro del rotor (m): | 6 | Altura de las palas: | 6.6 |
| Velocidad nominal del rotor (m/s): | 100R/min | método de regla de la velocidad: | control electromagnético |
| Peso superior (kg): | 1800 kilos | Velocidad del viento de arranque (m): | 3.8m/s |
| Velocidad del viento de supervivencia (m): | 50 | Velocidad del viento nominal (m/s): | 13 |
| Tipo de la torre: | tubo de acero de 133 mm | Altura de la torre: | 12m |
| Material de palas y números.: | Plástico reforzado con fibra de vidrio/5 | Voltaje de salida: | 220V/380V |
| velocidad de trabajo: | 3,8-25 m/s | Coeficiente de energía eólica utilizada: | 30%-40% |
Descripción de producto

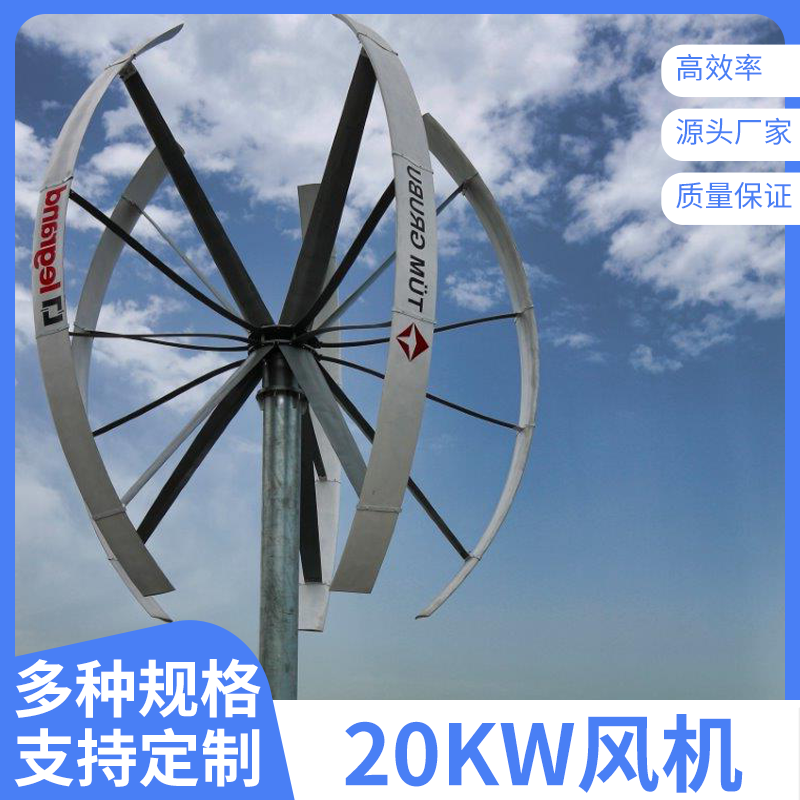

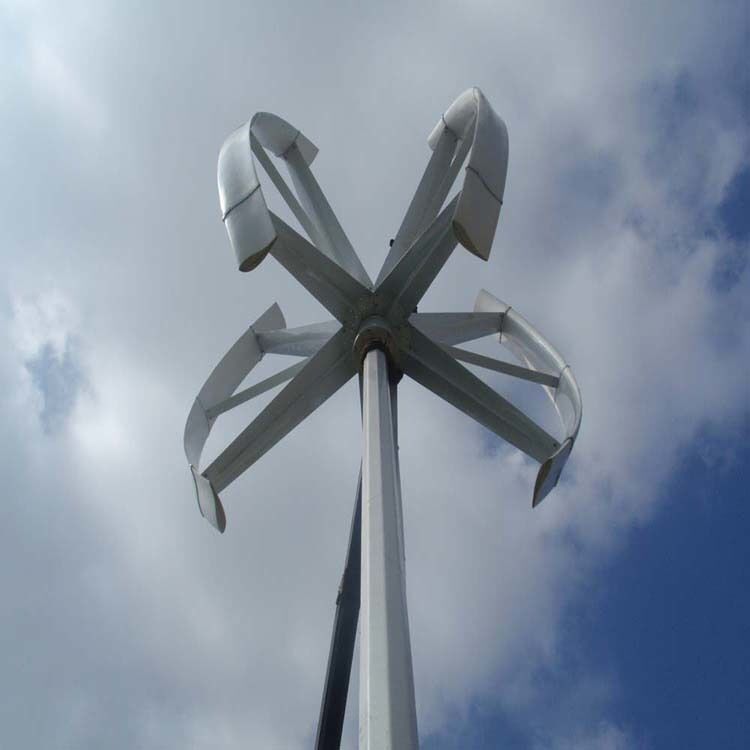

Sistema de Aerogenerador de Eje Vertical Serie BF-C de 20kW
Nuestro sistema de generación de energía eólica de la serie BF-C presenta tecnología avanzada de eje vertical con estructura de suspensión magnética, ofreciendo una eficiencia excepcional en energía eólica y un rendimiento fiable para aplicaciones residenciales y pequeñas empresas.
Características Principales
- Alto coeficiente de energía eólica con baja velocidad de viento de arranque (3.8m/s)
- Capacidad superior contra el viento y operación estable
- Rendimiento sin ruido con diseño libre de mantenimiento
- Tratamiento anticorrosión avanzado y sellado para una larga vida útil
- Captura el viento desde cualquier dirección sin mecanismo de guiñada
- Ideal para entornos urbanos y suburbanos con flujos de viento turbulentos
Especificaciones Técnicas
| Potencia | 20KW |
| Diámetro del rotor | 6m |
| Altura de la pala | 6.6m |
| Material de las palas y número | Plástico reforzado con fibra de vidrio/5 |
| Velocidad nominal del rotor | 150r/min |
| Voltaje de salida | 220V/380V |
| Velocidad de arranque del viento | 3.8m/s |
| Velocidad nominal del viento | 13m/s |
| Velocidad de trabajo | 3.8-25m/s |
| Velocidad de viento de seguridad | 50m/s |
| Altura de la torre | 12m |
| Peso superior excepto la torre | 1800kg |
| Tipo de torre | Tubo de acero de 133mm |
| Coeficiente de utilización de energía eólica | 30%-40% |
| Información sugerida de baterías | 64 piezas 12V 200AH |
| Método de regulación de velocidad | control electromagnético |
| Rango de temperatura de trabajo | -45°C-60°C |
Cuerpo del Generador
Presenta imanes permanentes de Neodimio Hierro Boro de alta calidad, cada uno probado para flujo magnético por instituciones autorizadas. Diseñado para bajo par de arranque manteniendo alta eficiencia de generación a través de una estructura interna optimizada.
Especificaciones de las Palas
Forma aerodinámica con 3 palas de plástico reforzado con fibra. Fabricadas utilizando tejido de fibra unidireccional y moldes de resina epoxi con construcción interna de espuma. Diseñadas para operación de bajo ruido, excelente equilibrio y resistencia superior a la fatiga.
Nuestras palas de plástico reforzado con fibra (FRP) están diseñadas con precisión para aerogeneradores de eje vertical (VAWT), ofreciendo un equilibrio óptimo de resistencia, diseño ligero y resistencia a la intemperie a largo plazo. Fabricadas utilizando tecnología avanzada de moldeo compuesto, estas palas están adaptadas para maximizar la captura de energía de flujos de viento turbulentos y multidireccionales, lo que las convierte en la opción ideal tanto para instalaciones urbanas como remotas.
Buje de Rueda y Conectores
Buje de rueda de acero fabricado con precisión que conecta las palas al generador. Conectores de palas construidos de placa Q235 con tratamiento superficial anticorrosión para un rendimiento duradero.
Opciones de Torre
Disponible en torre con cables de sujeción Q235 con pintura anticorrosión o torre autoportante con pulverización de plástico galvanizado en caliente para diversos requisitos de instalación.
Controlador fuera de red
Controlador híbrido viento-solar que rectifica la corriente alterna generada por el generador eólico en corriente continua y carga el banco de baterías. La función de descarga se activa cuando el viento fuerte produce corriente excesiva. El controlador frena cuando las baterías alcanzan su capacidad máxima (voltaje del 125%) y reanuda la carga cuando el voltaje se reduce al 108%. Incluye botón de freno manual para paradas de emergencia.
| Modelo de Producto | WWS200-220-N00 |
| Voltaje nominal de la batería | 220V |
| Potencia de entrada nominal del aerogenerador | 20kW |
| Potencia máxima de entrada del aerogenerador | 30kW |
| Corriente de freno del aerogenerador | 91A |
| Potencia de entrada solar nominal | 6kW |
| Voltaje de carga flotante | 266V |
| Modo de visualización | LCD |
| Corriente en reposo | ≤20mA |
| Temperatura y humedad ambiente | -20～+55°C/35～85%RH (sin condensación) |
| Función de compensación de temperatura (opcional) | -4mV/°C/2V ,-35°C--+80°C ,Precisión:±1°C |
| Dimensión (L×W×H) | Caja del controlador: 440×300×170mm ; Caja de descarga: 680×420×675mm |
| Peso neto | Caja del controlador: 9kg ; Caja de descarga: 30kg |
Para servir mejor a nuestros clientes. Nuestra empresa puede ajustar la configuración de los parámetros según los requisitos del cliente.
Inversor fuera de red
Salida de onda sinusoidal pura capaz de alimentar cualquier electrodoméstico. Presenta diseño de circuito integrado con conexiones de cableado mínimas. Utiliza tecnología de microprocesador para una mejor integración del sistema. Incluye sistemas de protección completos con diseño de transformador de alta eficiencia y pantalla LCD del estado de operación.
Datos técnicos del inversor fuera de red de 20kW
| Modelo de Producto | WI200-220-3N01 |
| Capacidad de salida nominal | 20kVA |
| Voltaje nominal de la batería | 220VDC |
| Apagado por sobretensión | 312VDC |
| Recuperación de sobretensión | 302VDC |
| Apagado por bajo voltaje | 198VDC |
| Recuperación de bajo voltaje | 220VDC |
| Pérdida sin carga | ≤0.9A |
| Onda de salida | Onda sinusoidal pura |
| Modo de visualización | LCD |
| Refrigeración | Ventilador |
| Voltaje de salida nominal | 220VAC |
| Distorsión de onda | ≤4% |
| Frecuencia de salida | 50±0.5Hz |
| Respuesta dinámica | 5% |
| Factor de potencia | ≥0.8 |
| Capacidad de sobrecarga | 120% 1min,150% 10s |
| Eficiencia del inversor | 90% Máx. |
| Modo de aislamiento | Transformador toroidal |
| Ruido (1m) | ≤40dB |
| Fuerza de aislamiento | 1500VAC,1min |
| Funciones de protección | Protección contra sobretensión de entrada, protección contra bajo voltaje de batería, protección contra conexión inversa de batería, protección contra sobrecarga de salida, protección contra cortocircuito de salida, protección contra sobretemperatura. |
| Temperatura ambiente | -20～+55°C |
| Altitud de trabajo | ≤4000m |
| Humedad ambiente | 0~90%, sin condensación |
| Dimensiones (L x W x H) | 500 x 500 x 1100mm |
| Peso neto | 130kg |
Para servir mejor a nuestros clientes, nuestra empresa puede ajustar la configuración de los parámetros según los requisitos del cliente.
Curvas de rendimiento
Especificaciones técnicas adicionales
- Tipo de generador: Síncrono de imán permanente
- Tratamiento de superficie: Pintura multicapa que incluye capa base (2 capas), pintura anticorrosión y acabado superficial
- El sistema completo incluye: Brida base, cables de sujeción, tensores de alambre, anclajes de tierra, tuercas, tornillos, pernos y cables
- Requisitos del sistema fuera de red: 64 baterías de 12V 100AH (no incluidas en el precio base)
- Certificaciones: Certificado de producto CE e informe de fábrica ISO
