Mejor Precio, Bajo Mantenimiento, Sistema de Aerogenerador de Eje Vertical de 20kW para Uso Industrial
| Cantidad de orden mínima: | 1 | Precio: | 18500$ |
|---|---|---|---|
| Detalles de empaquetado: | caja de madera contrachapada | Tiempo de entrega: | 20-25 días |
| Condiciones de pago: | T/T, L/C | Capacidad de la fuente: | 200Units por mes |
| Lugar de origen: | Porcelana | Nombre de la marca: | BF |
| Certificación: | CE | Número de modelo: | BF-C-20K |
|
Información detallada |
|||
| Material: | Q235 y FRP | Temture de trabajo: | -45-60℃ |
|---|---|---|---|
| Diámetro del rotor (m): | 6 | Altura de las palas: | 6.6 |
| Velocidad nominal del rotor (m/s): | 100R/min | método de regla de la velocidad: | control electromagnético |
| Peso superior (kg): | 1800KG | Velocidad del viento de arranque (m): | 3.8m/s |
| Velocidad del viento de supervivencia (m): | 50 | Velocidad del viento nominal (m/s): | 13 |
| Tipo de la torre: | tubo de acero de 133 mm | Altura de la torre: | 12m |
| Material de palas y números.: | Plástico reforzado con fibra de vidrio/5 | voltaje de salida: | 220V/380V |
| velocidad de trabajo: | 3,8-25 m/s | Coeficiente de energía eólica utilizada: | 30%-40% |
| Resaltar: | turbina de viento vertical del eje 20kw,sistema de aerogenerador de bajo mantenimiento,aerogenerador VAWT industrial |
||
Descripción de producto

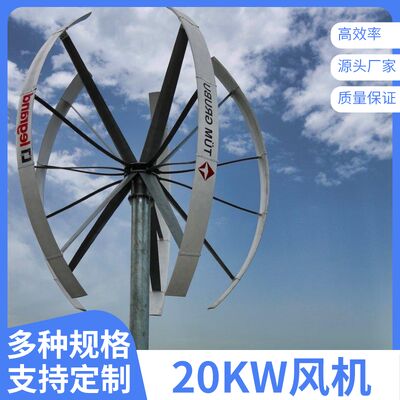

Sistema de turbina eólica de eje vertical BF-C Series de 20kW
Nuestro sistema de generación de energía eólica de la serie BF-C presenta tecnología de eje vertical avanzada con estructura de suspensión magnética, que ofrece una eficiencia energética eólica excepcional y un rendimiento confiable para aplicaciones residenciales y de pequeñas empresas.
Características principales
- Alto coeficiente de energía eólica con baja velocidad del viento de arranque (3,8 m/s)
- Capacidad superior contra el viento y funcionamiento estable
- Rendimiento sin ruido con diseño sin mantenimiento
- Tratamiento anticorrosión y sellado avanzados para una larga vida útil
- Captura el viento desde cualquier dirección sin mecanismo de guiñada
- Ideal para entornos urbanos y suburbanos con flujos de viento turbulentos
Especificaciones técnicas
| Potencia | 20KW |
| Diámetro del rotor | 6m |
| Altura de la pala | 6,6m |
| Material de las palas y número | Plástico reforzado con fibra de vidrio/5 |
| Velocidad nominal del rotor | 150r/min |
| Voltaje de salida | 220V/380V |
| Velocidad del viento de arranque | 3,8 m/s |
| Velocidad nominal del viento | 13 m/s |
| Velocidad de trabajo | 3,8-25 m/s |
| Velocidad del viento de seguridad | 50 m/s |
| Altura de la torre | 12m |
| Peso superior excepto la torre | 1800kg |
| Tipo de torre | Tubo de acero de 133 mm |
| Coeficiente de utilización de la energía eólica | 30%-40% |
| Información sugerida sobre baterías | 64 piezas de 12V 200AH |
| Método de regulación de velocidad | control electromagnético |
| Rango de temperatura de trabajo | -45℃-60℃ |
Cuerpo del generador
Cuenta con imanes permanentes de neodimio hierro boro de alta calidad, cada uno de ellos probado para el flujo magnético por instituciones autorizadas. Diseñado para un bajo par de arranque, manteniendo una alta eficiencia de generación a través de una estructura interna optimizada.
Especificaciones de las palas
Forma aerodinámica con 3 palas de plástico de fibra reforzada. Fabricadas con tejido de fibra unidireccional y moldes de resina epoxi con construcción de núcleo de espuma interna. Diseñadas para un funcionamiento de bajo ruido, un excelente equilibrio y una resistencia superior a la fatiga.
Buje de la rueda y conectores
El buje de la rueda de acero de precisión conecta las palas al generador. Conectores de palas construidos con placa Q235 con tratamiento de superficie anticorrosión para un rendimiento duradero.
Opciones de torre
Disponible en torre de cable de sujeción Q235 con pintura anticorrosión o torre de pie libre con pulverización de plástico galvanizado en caliente para diversos requisitos de instalación.
Controlador fuera de la red
Controlador híbrido eólico-solar que rectifica la corriente alterna generada por el generador eólico en corriente continua y carga el banco de baterías. La función de descarga se activa cuando el viento fuerte produce un exceso de corriente. El controlador frena cuando las baterías alcanzan su capacidad máxima (125% de voltaje) y reanuda la carga cuando el voltaje se reduce a 108%. Incluye un botón de freno manual para paradas de emergencia.
| Modelo del producto | WWS200-220-N00 |
| Voltaje nominal de la batería | 220V |
| Potencia de entrada nominal de la turbina eólica | 20kW |
| Potencia máxima de entrada de la turbina eólica | 30kW |
| Corriente de freno de la turbina eólica | 91A |
| Potencia de entrada solar nominal | 6kW |
| Voltaje de carga flotante | 266V |
| Modo de visualización | LCD |
| Corriente de reposo | ≤20mA |
| Temperatura y humedad ambiente | -20～+55℃/35～85%RH(Sin condensación) |
| Función de compensación de temperatura (Opcional) | -4mV/℃/2V ,-35℃--+80℃ ,Precisión:±1℃ |
| Dimensiones (L×W×H) | Caja del controlador: 440×300×170mm ; Caja de descarga: 680×420×675mm |
| Peso neto | Caja del controlador: 9 kg; Caja de descarga: 30 kg |
Para servir mejor a nuestros clientes. Nuestra empresa puede ajustar la configuración de los parámetros de acuerdo con los requisitos del cliente.
Inversor fuera de la red
Salida de onda sinusoidal pura capaz de alimentar cualquier electrodoméstico. Cuenta con un diseño de circuito integrado con conexiones de cableado mínimas. Utiliza tecnología de microprocesador para una mejor integración del sistema. Incluye sistemas de protección completos con diseño de transformador de alta eficiencia y visualización del estado de funcionamiento en LCD.
Datos técnicos del inversor fuera de la red de 20kW
| Modelo del producto | WI200-220-3N01 |
| Capacidad de salida nominal | 20kVA |
| Voltaje nominal de la batería | 220VDC |
| Corte por sobretensión | 312VDC |
| Recuperación por sobretensión | 302VDC |
| Corte por subtensión | 198VDC |
| Recuperación por subtensión | 220VDC |
| Pérdida sin carga | ≤0.9A |
| Onda de salida | Onda sinusoidal pura |
| Modo de visualización | LCD |
| Enfriamiento | Ventilador |
| Voltaje de salida nominal | 220VAC |
| Distorsión de la onda | ≤4％ |
| Frecuencia de salida | 50±0.5Hz |
| Respuesta dinámica | 5% |
| Factor de potencia | ≥0.8 |
| Capacidad de sobrecarga | 120% 1min,150% 10s |
| Eficiencia de inversión | 90% máx. |
| Modo de aislamiento | Transformador toroidal |
| Ruido (1 m) | ≤40dB |
| Resistencia de aislamiento | 1500VAC,1min |
| Funciones de protección | Protección contra sobretensión de entrada, protección contra subtensión de batería, protección contra conexión inversa de batería, protección contra sobrecarga de salida, protección contra cortocircuito de salida, protección contra sobretemperatura. |
| Temperatura ambiente | -20～+55℃ |
| Altitud de trabajo | ≤4000m |
| Humedad ambiente | 0~90%,Sin condensación |
| Dimensiones (Largo x Ancho x Alto) | 500 x 500 x 1100 mm |
| Peso neto | 130 kg |
Para servir mejor a nuestros clientes, nuestra empresa puede ajustar la configuración de los parámetros de acuerdo con los requisitos del cliente.
Curvas de rendimiento
Especificaciones técnicas adicionales
- Tipo de generador: Estilo síncrono de imán permanente
- Tratamiento de la superficie: Pintura multicapa que incluye capa base (2 capas), pintura anticorrosión y acabado superficial
- El sistema completo incluye: Brida base, cables de sujeción, tensores de cables, anclajes de tierra, tuercas, tornillos, pernos y cables
- Requisitos del sistema fuera de la red: 64 baterías de 12 V 100 AH (no incluidas en el precio base)
- Certificaciones: Certificado de producto CE e informe de fábrica ISO
